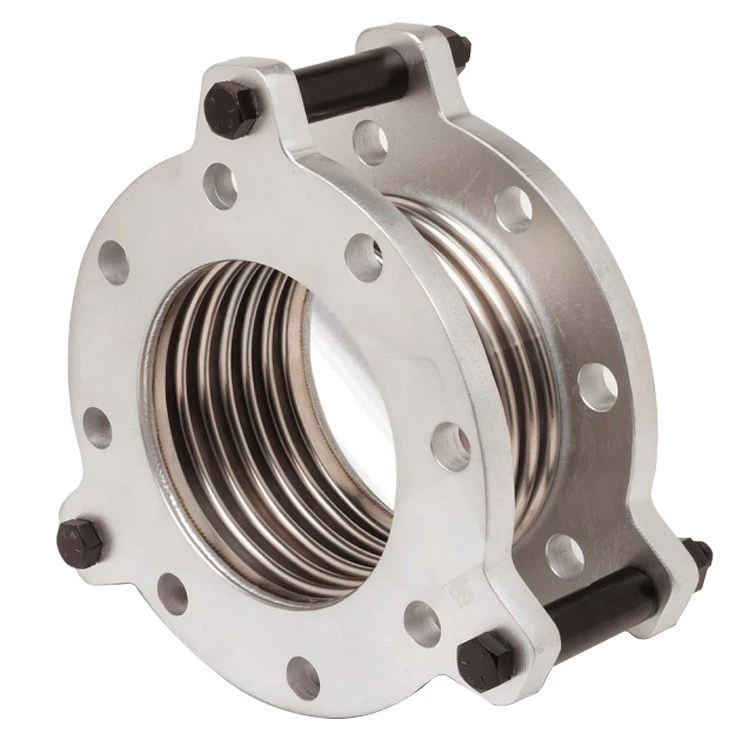

Khớp giãn nở áp suất bên trong



Loại 1: Áp suất 150PSI

Kích thước: 1-1/2"---16"

Áp suất làm việc---150 PSI Tối đa @ 70℉

Áp suất thử nghiệm---300 PSI tối thiểu @ 70℉

Nén trục--- 1" Tối thiểu

Mở rộng trục--- 3/8" tối thiểu

Độ lệch bên--- 3/16" tối thiểu

Ống thổi---Hai lớp

Mặt bích---150# Thép cacbon



Loại 2: Áp suất 300PSI

Kích thước: 1-1/2"---16"

Áp suất làm việc---300 PSI Tối đa @ 70℉

Áp suất thử nghiệm---450 PSI tối thiểu @ 70℉

Lực nén dọc trục---3/4" tối thiểu

Độ mở rộng trục---1/4" tối thiểu

Độ lệch bên---1/8" Tối thiểu

Ống thổi---Hai lớp

Mặt bích---300# Thép cacbon





Đơn vị	Nguyên vật liệu
Ống thổi	SS 304
mặt bích	Thép cacbon
Cái đệm	Cao su
Khác	Thép cacbon



KÍCH THƯỚC (IN)	Áp suất 150PSI		Áp suất 300PSI
	Độ dày mặt bích(IN)	Chiều dài tổng thể (Mặt Đối Mặt)(IN)	Độ dày mặt bích(IN)	Chiều dài tổng thể (Mặt Đối Mặt)(IN)
1-1/2	5/8	6	3/4	6
2	5/8	6	3/4	6
2-1/2	5/8	6	3/4	6
3	5/8	6	3/4	6
4	5/8	6	3/4	6
5	3/4	6	1	6
6	3/4	6	1	6
8	1	8	1-1/4	8
10	1	8	1-1/4	8
12	1	10	1-1/4	10
14	1	10	1-1/4	10
16	1	10	1-1/4	10



Chú phổ biến: khớp nối giãn nở áp lực nội bộ, nhà sản xuất, nhà cung cấp, nhà máy khớp nối giãn nở áp lực nội bộ của Trung Quốc
